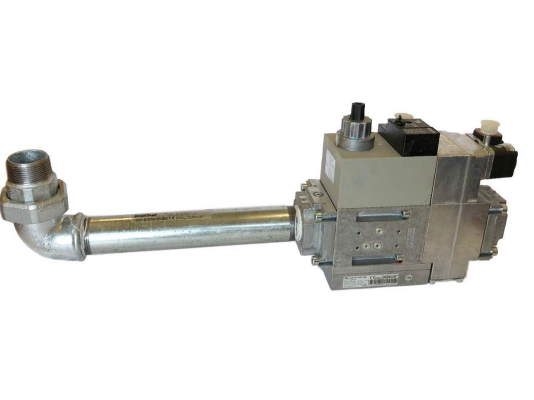

Газовая рампа Baltur MM40.100 G250S F100, артикул 19990640, предназначена для оснащения промышленных систем сжигания природного и сжиженного газа. Она обеспечивает безопасный запуск горелки, автоматическую регулировку давления газа, быстрое и герметичное перекрытие потока, а также контроль герметичности клапанов. В устройстве объединены несколько компонентов с различными функциями. Рампа подходит для систем с давлением газа до 500 мбар и применяется в газовых, газодизельных и газомазутных горелках.
Комбинированное устройство
В состав многофункционального блока входят два предохранительных запорных клапана (второй оснащён регулятором давления), микрофильтр, реле минимального давления с функцией контроля утечек, реле максимального давления, фланцевое колено, импульсная трубка и монтажный фланец.
Основные характеристики и особенности:
- напряжение питания: 220 В с допуском -15%/+10%;
- одноступенчатый режим работы;
- рабочая среда: природный и сжиженный газ;
- максимальное входное давление газа — 500 мбар;
- регулировка выходного давления в диапазоне 15-120 мбар;
- независимые электромагнитные клапаны с раздельным электроподключением;
- регулировка реле максимального и минимального давления в пределах 24-250 мбар;
- степень защиты электрических компонентов — IP54;
- крепление к горелке через фланцевое колено;
- соединение: DN 100;
- эксплуатация при температуре окружающей среды от -10 до +60 °C.
Функциональные возможности газовой рампы
- Газ проходит через микрофильтр, который защищает запорную арматуру от загрязнений.
- Два газовых клапана установлены последовательно и работают независимо. При подаче питания они медленно открываются. Первый клапан служит отсечным и имеет два положения: открыт и закрыт. Второй клапан выполняет функции отсечки и регулировки выходного давления согласно заданным параметрам.
- Между клапанами расположено регулируемое реле минимального давления, которое контролирует достаточность давления газа и проверяет герметичность клапанов в закрытом состоянии. При обнаружении отклонений микропереключатель реле активируется и подаёт сигнал на автоматику для блокировки горелки.
- Реле максимального давления на выходе контролирует превышение допустимого давления газа и сигнализирует оператору о неисправности.
Монтаж в систему
Газовая рампа крепится к горелке с помощью фланцевого соединения. Устройство может устанавливаться сверху или снизу, справа или слева от горелки, в зависимости от конструкции и удобства обслуживания. Для подключения к газопроводу рекомендуется использовать аксиальный компенсатор BTGA и газовый шаровой кран BTVS (опции). Антивибрационная вставка защищает газопровод от вибраций, компенсирует несоосность и снижает механические нагрузки.
Обслуживание
Фильтр газовой рампы необходимо регулярно очищать от загрязнений и при необходимости менять фильтрующий элемент. Плановое техническое обслуживание проводится не реже одного раза в год. При перепаде давления на фильтре более 100 мбар требуется внеплановая очистка.
Преимущества:
- многофункциональное устройство в компактном корпусе;
- широкий диапазон регулировки давления на горелку;
- безопасный запуск и эксплуатация горелки;
- контроль минимального и максимального давления газа;
- поддержание стабильных параметров давления;
- надёжная защита электрооборудования от пыли и влаги;
- проверка герметичности клапанов;
- разборная конструкция фильтра.
На сайте можно приобрести газовые рампы Baltur и комплектующие для сборки, ремонта и обслуживания газовых систем сжигания.
Артикул: 19990640
Производитель: Baltur, Италия
На складе:
В наличии
