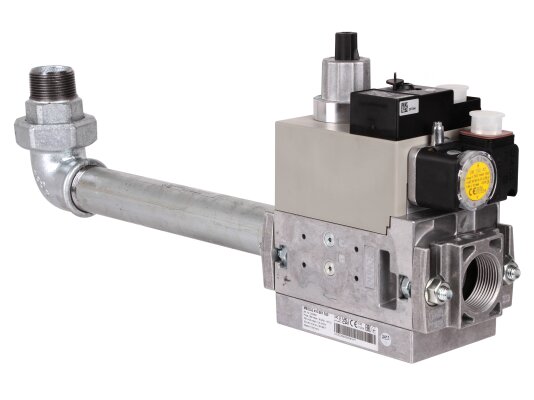

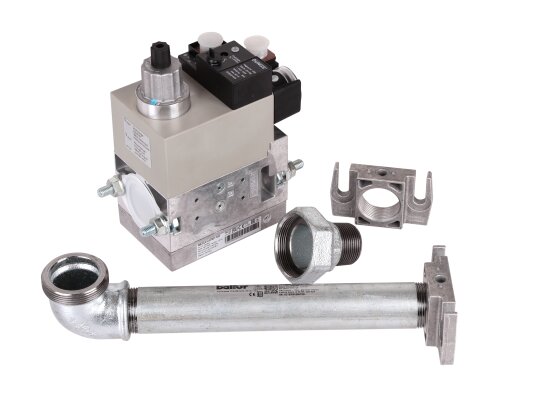

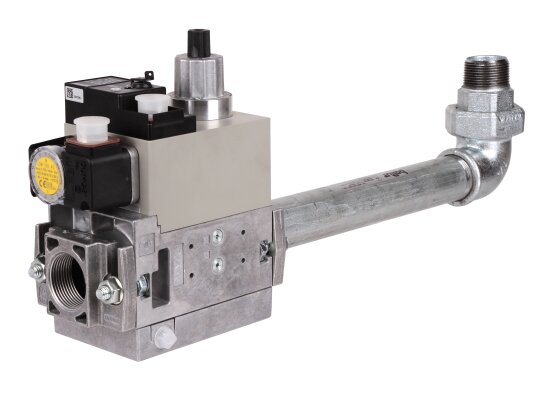

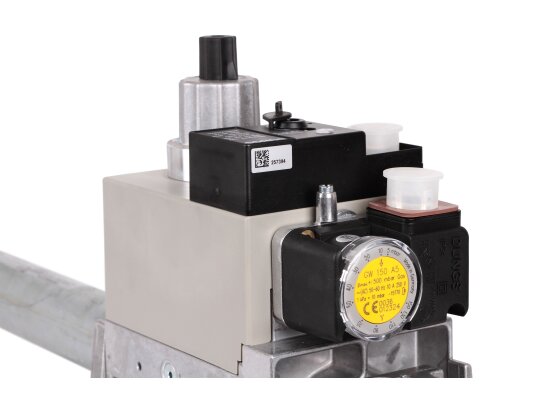

Газовая рампа Baltur MM410 A20C R5/4-T, артикул 19990546, обеспечивает безопасность, регулирует поток газа и стабилизирует давление. При возникновении опасных ситуаций герметично перекрывает газопровод. Предназначена для газовых и комбинированных горелок с одноступенчатым регулированием мощности.
Особенности
- Компактный корпус соответствует стандарту защиты IP54. Надёжно подключается к горелке резьбой Rp 1 1/4".
- Работает с метаном и сжиженным газом, рассчитана на давление в магистрали до 360 мбар, минимальное входное давление — 30 мбар.
- Включает фильтр тонкой очистки, реле минимального давления, регулятор давления и два электромагнитных клапана класса А гр. 2 (основной и предохранительный). Регулятор поддерживает выходное давление в диапазоне 4-20 мбар. Имеется ниппель для измерения давления.
- Используется для комплектации горелок BTG. Тип клапана — одноступенчатый. Реле минимального давления настраивается в диапазоне 24-250 мбар. Работает от сети 220 В с допуском -15% и +10%.
- Реле контролирует достаточность входного давления и информирует менеджера горения о падении давления.
- Электромагнитные клапаны установлены последовательно по направлению газа. Газ очищается на входе от мелких примесей. Клапаны открываются одновременно при подаче напряжения во время розжига.
- Первый клапан стабилизирует давление, соединён с мембраной и пружиной. Второй клапан регулирует расход газа.
- Регулятор расхода оснащён устройством для плавного открытия клапана, поддерживающим стартовый расход газа. При отсутствии питания клапаны закрываются под действием пружин.
Условия эксплуатации
Рампа рассчитана на работу при температуре от -15 до +70 °C.
Важно! При использовании сжиженного газа не допускается эксплуатация при температуре ниже 0 °C из-за риска повреждения уплотнителей.
Монтаж

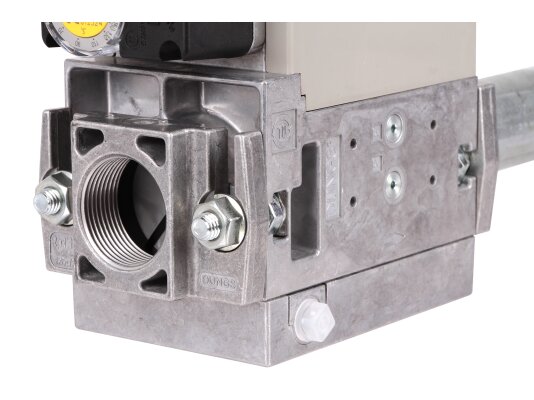

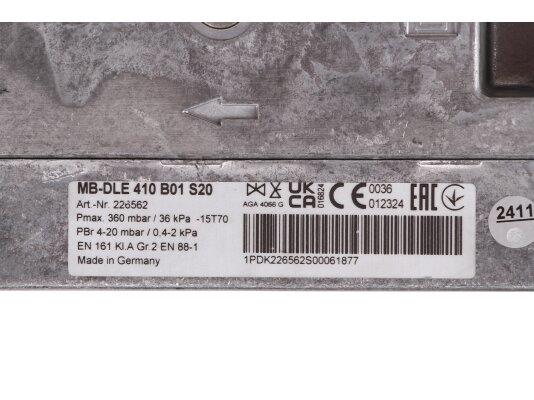

Рампа крепится к горелке с помощью монтажного фланца. Возможны различные варианты установки — снизу, сверху, с поворотом вправо, влево или вдоль оси горелки. При монтаже необходимо учитывать направление потока газа, указанное стрелкой на корпусе.

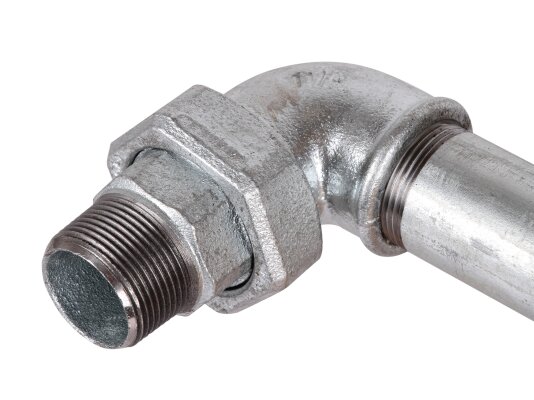

Для подключения к газопроводу применяется антивибрационная вставка, предотвращающая передачу вибраций, компенсирующая несоосность и снижая механические нагрузки.
Обслуживание
Фильтр очищается не реже одного раза в год. При перепаде давления на фильтре в 10 мбар или увеличении перепада вдвое требуется внеплановая очистка.
Опции
Приобрести газовую рампу Baltur MM410 можно с дополнительными устройствами: блоком контроля герметичности клапанов, антивибрационной вставкой и шаровым газовым краном.

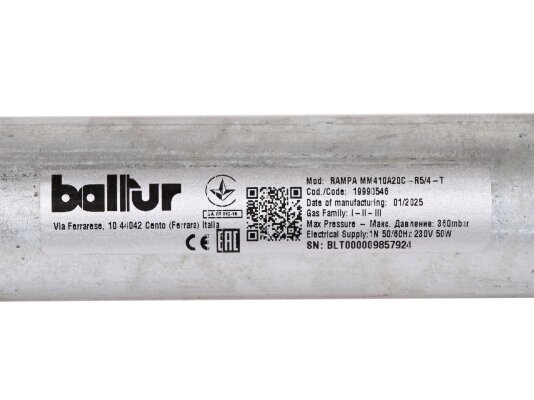

Артикул: 19990546
Производитель: Baltur, Италия
На складе:
В наличии
