Дизельная горелка RUF RTL 10, артикул RU35530010, предназначена для сжигания дизельного топлива с мощностью до 105 кВт. Устройство работает в автоматическом режиме и соответствует 2 классу экологичности по стандарту EN 676.
Основные характеристики и особенности:
- одноступенчатое регулирование мощности в диапазоне 47-105 кВт;
- используемое топливо: дизель вязкостью 4-12 сСт по ГОСТ 305-2013;
- экологический класс 2 по выбросам вредных веществ;
- контролируемый перезапуск после 24 часов непрерывной работы;
- детекция пламени с помощью фотодатчика;
- заводская настройка давления топлива — 12 бар;

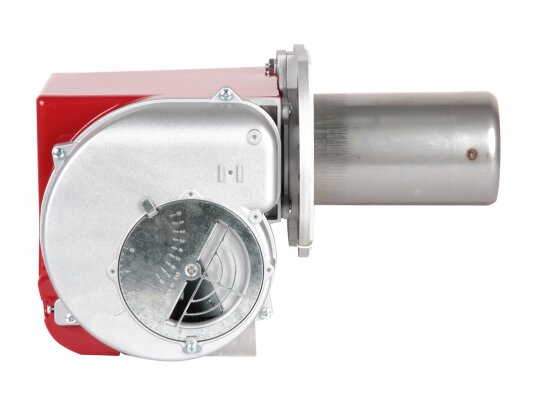

- ручная регулировка подачи воздуха через положение заслонки;
- защита от низкого напряжения (< 165 В) с безопасным отключением;
- автоматический запуск при восстановлении напряжения от 175 В;
- мгновенное отключение запального блока, клапанов и двигателя при блокировке;
- индикация рабочих режимов и аварий;
- возможность дистанционного сброса блокировки;
- ограничение времени подогрева топлива до 10 минут;
- несколько попыток запуска в фазе безопасного розжига (TSA);
- визуальная и интерфейсная диагностика;
- рабочий температурный диапазон: 0...+40 °C.
Конструкция и комплект поставки

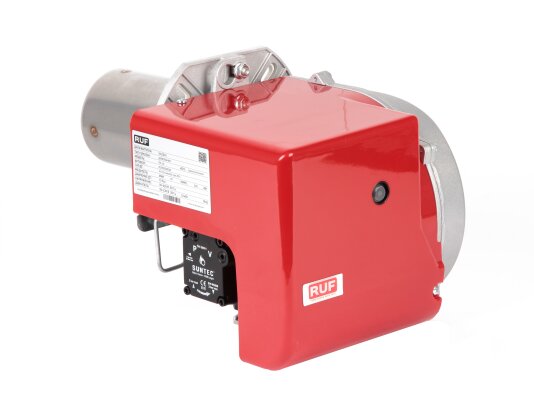

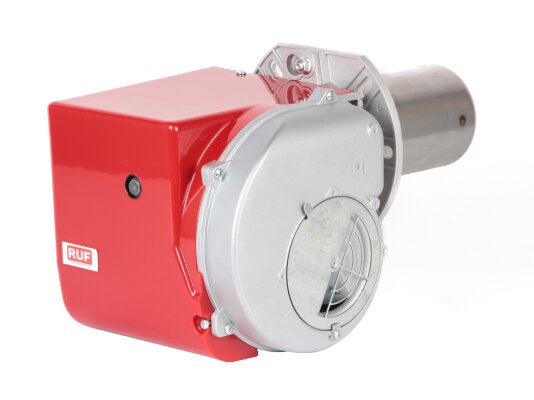

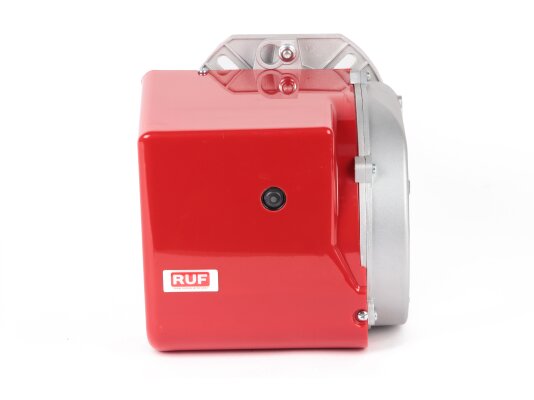

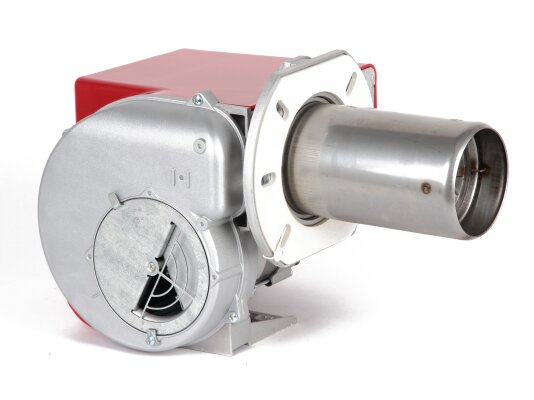

Горелка RUF RTL выполнена в блочном исполнении из компонентов европейских производителей. Корпус оснащён эргономичным кожухом, снижающим шум вентилятора.

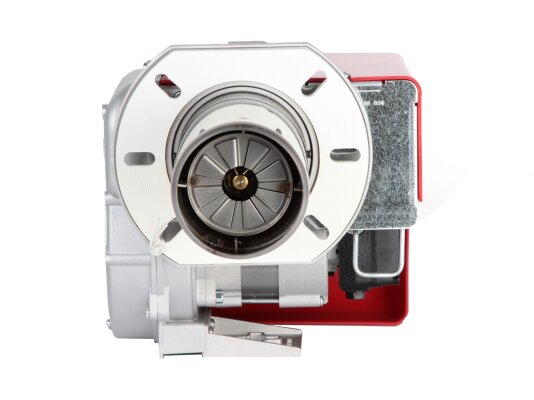

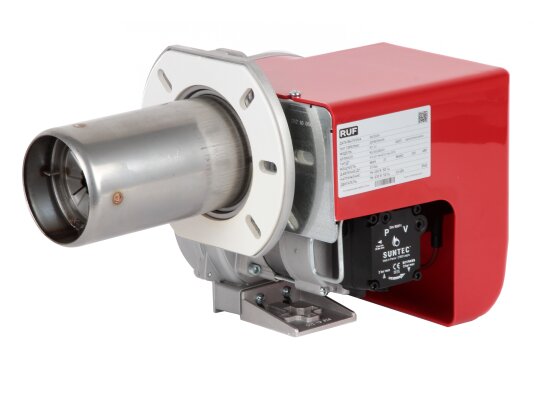

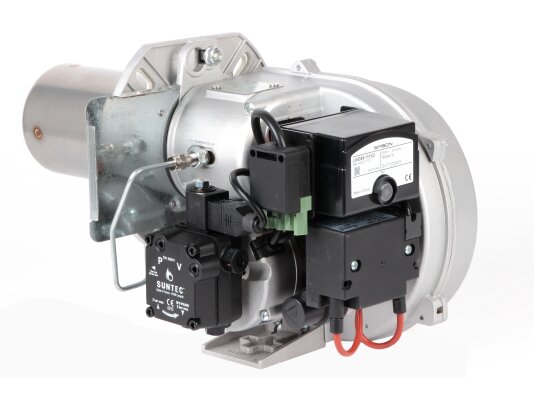

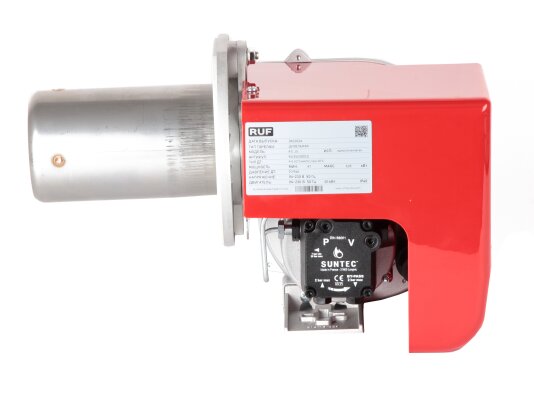

В состав входят насос Suntec, электродвигатель мощностью 100 Вт, запальный трансформатор с электродом розжига, топочный автомат, вентилятор, фотодатчик и стандартная пламенная голова. Опционально возможна установка удлинённой головки сгорания.
Топливо подаётся под давлением на форсунку, смешивается с воздухом и воспламеняется, образуя стабильное пламя. Управление полностью автоматизировано с помощью встроенной автоматики. Электрические соединения защищены от неправильного подключения.
Для безопасности установлен электромагнитный клапан, перекрывающий подачу топлива при неисправностях. Перезапуск и активация диагностики выполняются кнопкой сброса.
Многоцветный светодиод на кнопке перезапуска служит для визуальной диагностики, отображая состояние и ошибки цветными кодами. Для интерфейсной диагностики применяется адаптер OCI400 и программа ACS400.

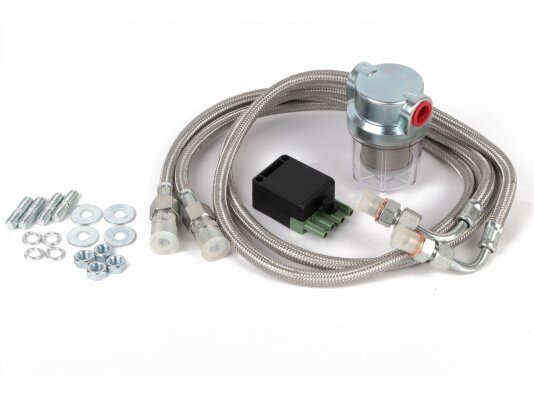

В комплект входят штекер, топливный фильтр, шланги, форсунка, монтажные принадлежности и фланец с прокладкой для крепления к котлу.
Функции безопасности:
- блокировка после нескольких неудачных перезапусков при потере сигнала пламени;
- остановка запуска и блокировка при постороннем свете в режиме ожидания;
- блокировка при постороннем свете во время продувки;
- блокировка при отсутствии пламени по окончании безопасного розжига;
- перезапуск при отключении питания или падении напряжения ниже 165 В;
- блокировка при незамыкании контакта подогревателя после 10 минут работы.
Выход из блокировки возможен через 60-90 секунд.
Область применения
Дизельная горелка RUF RTL применяется в водогрейных, паровых котлах и теплогенераторах малой мощности.
Преимущества:
- автоматическое управление с высоким уровнем безопасности;
- стабильное ровное пламя;
- мгновенное перекрытие подачи топлива при неисправностях;
- защита от пониженного напряжения;
- ограничение времени подогрева топлива;
- индикация рабочих состояний и ошибок цветными кодами;
- возможность интерфейсной диагностики.
Дизельные горелки RUF RTL рассчитаны на топливо по ГОСТ 305-2013. Использование других видов топлива аннулирует гарантию производителя.

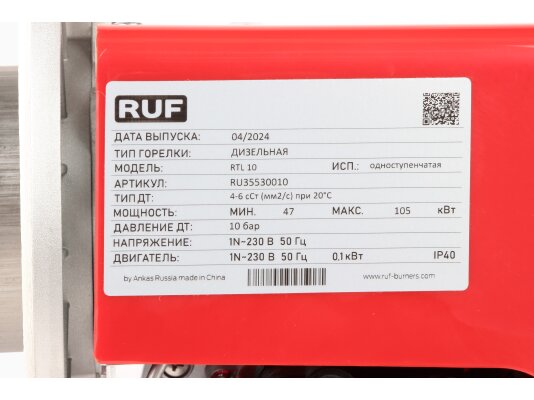

Артикул: RU35530010
Производитель: RUF, Россия
