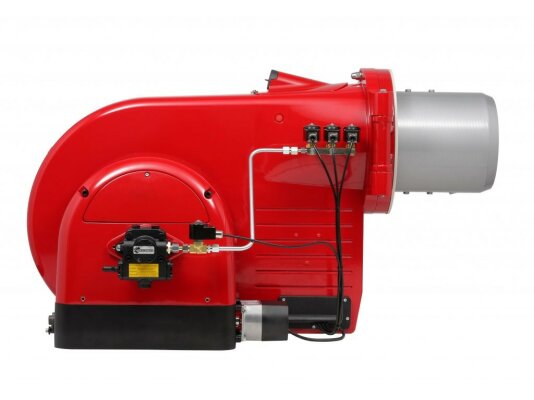

Дизельная горелка Weishaupt WM-L30/2-A R-3LN, артикул 21532020, предназначена для мощных промышленных систем сжигания легкого жидкого топлива. Обладает высоким экологическим классом. Подходит для котлов и теплогенераторов с прерывистым и непрерывным режимом работы. Управляется цифровым менеджером горения, что обеспечивает оптимальное соотношение топлива и воздуха, а также эффективную и безопасную эксплуатацию.
Гибкое регулирование
Горелка работает в режиме электронной модуляции мощности, которая плавно изменяется по всему диапазону в зависимости от потребности в тепле, обеспечивая максимальную адаптацию к требованиям тепловой установки.
Цифровое управление
Работа горелки полностью автоматизирована. Цифровой менеджер горения с электронным связанным регулированием контролирует последовательность стадий горения, взаимодействие и надежность компонентов и всей системы, а при обнаружении неисправностей инициирует защитное отключение.
Цифровое управление обеспечивает:
- оптимальные параметры горения;
- точную настройку через дисплей с текстовой индикацией;
- широкие возможности коммуникации по шинной системе;
- снижение затрат на монтаж и пусконаладку.
Горелка оснащена блоком управления и индикации с отдельной памятью для сохранения данных, что облегчает контроль работы. Корпус соответствует классу защиты IP54 и допускает различные варианты установки.
Топливо
Предназначена для сжигания легкого жидкого топлива EL с вязкостью до 6 мм2/с при +20 °С по DIN 51603. Использование других видов топлива возможно только после согласования с производителем.
Основные характеристики и особенности:
- регулировка мощности от 600 до 4500 кВт;
- поддержка прерывистого и непрерывного режимов работы;
- питание от сети 400 В, 50 Гц;
- экологический класс III по EN 267 с системой LowNOx;
- электродвигатель мощностью 14 кВт для привода насоса и вентилятора;
- защита электрооборудования по стандарту IP54;
- непрерывный контроль пламени с помощью ультрафиолетового датчика;
- соединение с помощью резьбы R 1 1/2" / R 2";
- автоматическое закрытие воздушной заслонки при остановке горелки.
Горелка сертифицирована по европейским и российским стандартам, прошла заводские испытания.
Конструкция и комплектация
- Модель является продолжением популярной линейки Monarch с улучшенной системой подачи воздуха и управлением заслонкой, что позволило создать более компактную и тихую горелку с мощной вентиляцией.
- Все компоненты собраны в едином блоке. Корпус открывается в обе стороны, облегчая доступ к основным узлам для обслуживания. Концевой выключатель предотвращает запуск при открытом корпусе.
- УФ-датчик, подключенный к менеджеру горения W-FM, контролирует пламя и при потере сигнала инициирует защитное отключение.
- Электродвигатель с встроенным силовым контактором приводит в движение вентилятор и топливный насос.
- Магнитные клапаны автоматически регулируют поток топлива, подавая его к форсуночному блоку.
- Смесительный узел совместно с топочным автоматом обеспечивает оптимальное топливовоздушное соотношение, способствуя полному сгоранию, снижению выбросов NOx и CO и повышению КПД. Розжиг осуществляется с помощью электродов и электронного трансформатора.
- Воздушная заслонка с сервоприводом регулирует подачу воздуха и автоматически закрывается при остановке, предотвращая потери тепла.
- В линию всасывания воздуха можно установить шумоглушитель, снижающий уровень шума до -25 дБ в зависимости от мощности и условий эксплуатации.
Ограничения эксплуатации
Место установки
Горелки предназначены для монтажа только в закрытых помещениях, не рассчитаны на уличное использование.
Условия окружающей среды:
Температура в помещении от -10 до +40 °С, влажность не выше 80% без конденсации. Модификации для неотапливаемых помещений или уличной установки доступны по запросу.
Требования к воздуху
Для работы необходим сухой и чистый воздух без агрессивных веществ. При невозможности обеспечить это рекомендуется установка системы забора воздуха извне с использованием специального кожуха (опция).
Преимущества:
- высокий экологический класс (3 по EN 267);
- широкий диапазон регулировки с электронной модуляцией;
- автоматический режим работы с цифровым управлением;
- компактный дизайн, удобный для ограниченных пространств;
- возможность связи с глобальной системой через шину CAN;
- защита от потерь тепла при паузах;
- продуманная конструкция для упрощения монтажа, настройки и обслуживания.
Область применения
Горелка подходит для средне- и высокомощного промышленного оборудования, соответствующего нормам EN 303-2, включая котлы отопления, нагрева воды, паровые и сушильные установки.
Артикул: 21532020
Альтернативные артикулы:
We21532020;We2153202-0
Производитель: Weishaupt, Германия
