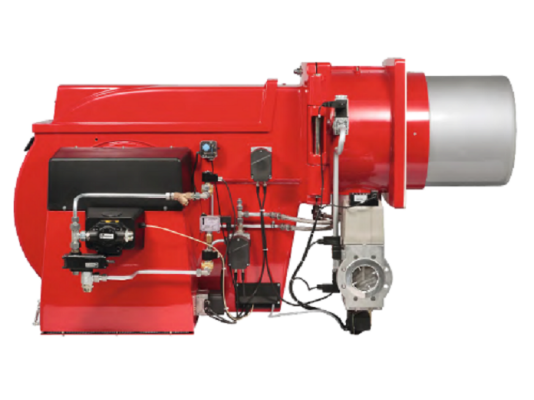

Комбинированная горелка Weishaupt RGL 11/1-D, DN 100, исполнение ZMD, артикул 69616781 объединяет две системы сжигания — газовую и жидкотопливную. Это позволяет сэкономить время и средства на установку и наладку двух отдельных устройств. Горелка работает в автоматическом режиме под управлением микропроцессора и соответствует строгим европейским стандартам безопасности, экологичности и надежности.
Рабочая среда
Горелки серии RGL предназначены для сжигания природного газа типов E и LL, сжиженного газа F, а также легкого жидкого топлива EL с вязкостью не более 6 мм²/с при +20 °С. Использование других видов топлива допускается только с письменного согласия производителя.
Регулирование мощности
Мощность регулируется плавно в двухступенчатом режиме, а при оснащении электронным регулятором — в режиме модуляции. Переключение между ступенями происходит автоматически.
Особенности конструкции
Горелка выполнена в компактном моноблоке с высокопроизводительным вентилятором внутри. Двигатель расположен под углом 90° к воздушному потоку и приводит в движение вентилятор и топливный насос.
Управление осуществляется автоматом горения с подключенным ультрафиолетовым датчиком пламени. Корпус открывается с обеих сторон для удобства обслуживания, а концевой выключатель блокирует запуск при открытой крышке.
Газовая часть оснащена двойным электромагнитным клапаном класса А. Для горелок мощностью свыше 1200 кВт обязательна проверка герметичности клапанов.
Жидкотопливная система включает насос для двухтрубного подключения, электромагнитные запорные клапаны, форсуночный блок, форсунки и топливные шланги.
В комплект входят головка сгорания, фланец, уплотнитель и крепеж.
Технические характеристики и особенности:
- комбинированное сжигание (газ/дизельное топливо) с ручным или автоматическим переключением;
- связанное регулирование топлива и воздуха с помощью регулировочных шайб;
- медленное регулирование с временем выбега сервопривода до 20 или 42 секунд;
- мощность в диапазоне 900–4750 кВт;
- расход топлива 95–400 кг/ч;
- рабочее напряжение 400 В;
- микропроцессорное управление и контроль;
- ультрафиолетовый датчик для контроля пламени;
- защита электрооборудования по классу IP54;
- плавный запуск на пониженной мощности;
- предварительная продувка камеры сгорания;
- магнитный клапан для зажигания газа;
- подвижная огневая труба для оптимальной установки в камере сгорания;
- электромагнитная муфта;
- автоматическое закрытие воздушной заслонки при паузах в работе;
- звукоизоляция для снижения шума;
- интерфейс для подключения цифровых систем управления.
Область применения
Двухтопливные горелки Weishaupt RGL применяются в промышленном отопительном оборудовании и крупных котельных. Благодаря способности работать при высоком сопротивлении в камерах сгорания, они подходят для современных мощных котлов, водогрейных, отопительных, паро- и теплогенераторов.
Основные преимущества:
- двухтопливный режим (газ и легкие жидкие топлива);
- работа в любых типах камер сгорания;
- точное управление на базе микропроцессорных технологий;
- высокий уровень безопасности;
- плавно-двухступенчатое регулирование или электронная модуляция;
- связанное регулирование подачи воздуха и топлива;
- подвижная пламенная труба;
- плавный розжиг и устойчивое пламя;
- корпус с открытием в обе стороны;
- удобный доступ к обслуживаемым узлам;
- защита от потерь тепла при простое горелки.
Условия эксплуатации
Горелки Weishaupt RGL предназначены для установки только в закрытых помещениях с температурой от -15 до +40 °С и влажностью до 80%. Уличная установка запрещена.
Артикул: 69616781
Альтернативные артикулы:
We69616781;We6961678-1
Производитель: Weishaupt, Германия
