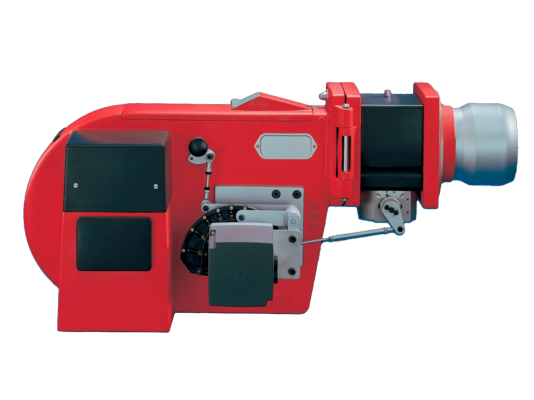

Комбинированная горелка Weishaupt RGL 3/1-E, 3/4, исполнение ZME, артикул 75630681, объединяет в одном устройстве две системы сжигания. Переключение между видами топлива возможно как вручную, так и автоматически, без необходимости дополнительного оборудования. Автоматический режим обеспечивает комфортную и безопасную работу топочной установки.
Рабочие среды
Горелки серии RGL предназначены для сжигания природного газа типов Е и LL, сжиженного газа F, а также легкого жидкого топлива EL с вязкостью до 6 мм²/с при температуре +20 °C.
Для работы допускается только сухой и чистый газ. Использование других видов топлива возможно только после согласования с производителем.
Регулировка мощности
Мощность двухтопливной горелки Weishaupt RGL ZME регулируется плавно-двухступенчатым способом с медленным выбегом сервопривода (переход занимает от 20 до 42 секунд). Такой режим исключает резкие изменения подачи топлива. При наличии электронного регулятора доступен режим электронной модуляции.
Конструкция и особенности
Все элементы объединены в моноблочный корпус. Электродвигатель приводит в действие вентилятор и жидкотопливный насос. Регулировочные устройства расположены так, что их легко осмотреть и обслужить, что упрощает монтаж и настройку.
Горелка оснащена двойным электромагнитным клапаном класса А для управления газовым потоком. Для горелок мощностью свыше 1200 кВт рекомендуется использовать устройство контроля герметичности клапанов.
Автоматический контроль процессов розжига и горения осуществляется топочным автоматом LFL 1.322, встроенным в шкаф управления. Для контроля пламени применяется ультрафиолетовый датчик.
Жидкотопливная часть включает шестеренчатый насос, клапаны, распылительный узел и топливные шланги.
Откидной корпус обеспечивает быстрый доступ к рабочим узлам для осмотра и обслуживания. Концевой выключатель предотвращает запуск горелки при открытом корпусе.
В комплект входят головка сгорания и комплектующие для монтажа на котел (фланец, уплотнитель, крепеж).
Основные характеристики:
- комбинированная система сжигания с ручным или автоматическим переключением топлива;
- связанное регулирование воздушной заслонки и газового дросселя;
- питание от однофазной сети 220 В;
- регулировка мощности в диапазоне 300-650 кВт;
- медленное регулирование с временем выбега сервопривода до 20 или 42 секунд;
- соединение резьбой Rp 3/4";
- микропроцессорное управление функциями и устройствами;
- защита электрических компонентов по стандарту IP54;
- уменьшение мощности при пуске на газе;
- предварительная продувка камеры сгорания;
- звукоизоляция воздушного канала для снижения шума;
- разъем для обмена данными с вышестоящей системой управления.
Область применения
Двухтопливные горелки Weishaupt RGL подходят для частных и промышленных котельных, а также для различных технологических установок. Они используются в водогрейных, отопительных, сушильных камерах, воздухонагревателях и паровых котлах.
Преимущества:
- двухтопливный режим (газ и жидкое топливо);
- плавно-двухступенчатое регулирование или электронная модуляция;
- связанное управление топливом и воздухом;
- совместимость с любыми типами камер сгорания;
- точное управление благодаря микропроцессору;
- устойчивое горение без пульсаций;
- корпус с откидной крышкой для удобного доступа;
- защита от потерь тепла при простое оборудования.
Условия эксплуатации
Горелки предназначены для установки в закрытых, чистых помещениях с температурой от -15 до +40 °C и влажностью до 80%. Уличная эксплуатация не предусмотрена.
Артикул: 75630681
Альтернативные артикулы:
We75630681;We7563068-1
Производитель: Weishaupt, Германия
На складе:
В наличии
