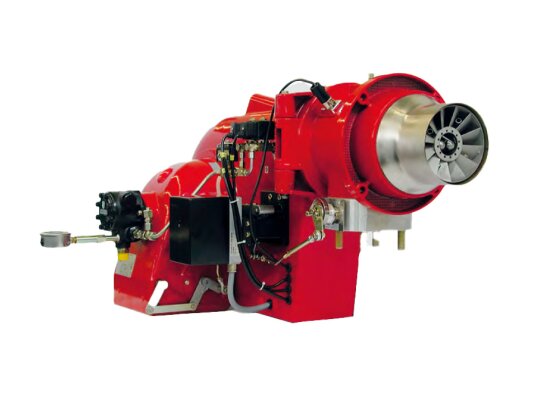

Комбинированная горелка Weishaupt RGL 9/1-D, 2, исполнение ZMD, артикул 65691783 объединяет преимущества двух отдельных систем сжигания (газ и дизельное топливо). Это позволяет сэкономить время и средства на установку и настройку двух отдельных агрегатов. Устройство работает в автоматическом режиме, обеспечивая удобство и безопасность эксплуатации.
Среда эксплуатации
Горелки серии Weishaupt RGL предназначены для сжигания природного газа Е и LL, сжиженного газа F, а также легкого жидкого топлива EL с вязкостью до 6 мм2/с при температуре +20 °С.
Использовать допускается только сухой и чистый газ. Применение других видов топлива возможно только после согласования с производителем.
Регулировка мощности
Мощность газодизельной горелки регулируется следующим образом:
- в плавно-двухступенчатом режиме с максимальным временем выбега сервопривода до 20 секунд; переключение между ступенями происходит автоматически и плавно;
- при оснащении электронным регулятором — в модуляционном режиме с временем выбега сервопривода до 42 секунд.
Конструкция горелки
Горелка выполнена в виде компактного моноблока с встроенным вентилятором. Двигатель расположен под прямым углом к воздушному потоку и служит для привода вентилятора и топливного насоса.
В комплект входит двойной электромагнитный клапан класса А для управления газовым потоком. Для систем с мощностью свыше 1200 кВт обязательно оснащение устройством проверки герметичности клапанов.
Жидкотопливный модуль включает насос для двухтрубной системы (базовая комплектация), электромагнитные запорные клапаны, форсуночный блок с форсунками и топливными шлангами.
Крышка корпуса откидывается для удобного осмотра и обслуживания. Концевой выключатель предотвращает запуск горелки при открытой крышке.
В комплект входят головка сгорания и монтажные элементы (фланец, уплотнитель, крепеж).
Особенности и технические характеристики:
- гибридная система сжигания с возможностью стандартной перенастройки под нужный вид топлива;
- регулировка мощности в диапазоне 600-3600 кВт;
- расход топлива от 85 до 302 кг/ч;
- рабочее напряжение 400 В;
- связанное регулирование подачи топлива и воздуха с помощью регулировочных шайб;
- медленное регулирование с временем выбега сервопривода до 20 или 42 секунд;
- микропроцессорное управление для точного контроля функций и подключенных устройств;
- контроль пламени с ультрафиолетовым датчиком;
- класс защиты электрических компонентов IP 40 от пыли и влаги;
- плавный запуск с пониженной пусковой мощностью;
- предварительная продувка камеры сгорания;
- магнитный клапан зажигания для газа;
- регулировка выступа огневой трубы для оптимального расположения в камере сгорания;
- электромагнитная муфта;
- автоматическое закрытие воздушной заслонки при паузах и отключениях;
- использование звукоизолирующих материалов для снижения шума;
- возможность обмена данными с системой управления верхнего уровня.
Область применения
Двухтопливные горелки Weishaupt RGL предназначены для промышленных котельных и технологических установок. Благодаря способности преодолевать высокое сопротивление в камерах сгорания, они особенно подходят для современных мощных котлов. Применяются в водогрейных, отопительных установках, воздухонагревателях и паровых котлах.
Преимущества:
- двухтопливный режим работы (газ и легкие жидкие топлива);
- плавно-двухступенчатое или электронное модуляционное регулирование;
- синхронизация работы исполнительных механизмов;
- регулируемый выступ пламенной трубы;
- подходит для любых типов камер сгорания;
- точное управление на базе микропроцессорных технологий;
- плавный розжиг, стабильное пламя без пульсаций;
- корпус с двусторонним открытием (влево или вправо по выбору);
- удобный доступ к обслуживаемым узлам;
- защита от тепловых потерь во время простоя горелки.
Условия эксплуатации
Горелки Weishaupt RGL устанавливаются в закрытых помещениях с температурой от -15 до +40 °С и влажностью до 80%.
Артикул: 65691783
Альтернативные артикулы:
We65691783;We6569178-3
Производитель: Weishaupt, Германия
На складе:
В наличии
