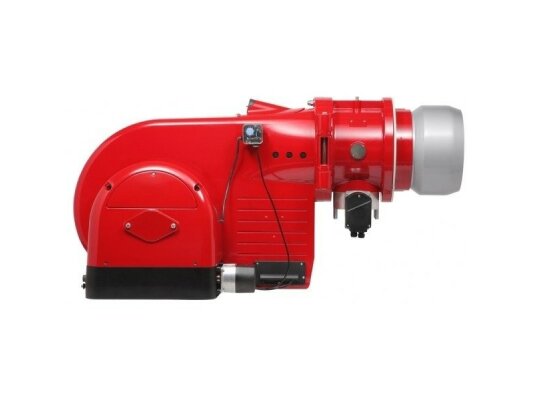

Газовая горелка Weishaupt G 3/1-E, 1, исполнение ZMID, артикул 25131782, применяется в промышленных котлах, печах и теплогенераторах. Работает в плавно-двухступенчатом или электронномодулируемом режиме (при наличии регулятора мощности) с широким коэффициентом регулирования 1:20. Переход между ступенями происходит плавно, без резких изменений расхода топлива. Горелка проста в монтаже, настройке и обслуживании, подходит для различных типов топок.
Особенности серии G, исполнение ZMID:
- коэффициент регулирования 1:20;
- питание от сети переменного тока;
- возможность плавно-двухступенчатого или модулируемого управления;
- широкий спектр применения;
- подключение импульсной линии к управляющему регулятору;
- автоматизация функций управления и контроля;
- специальное исполнение воздушной заслонки;
- мощная вентиляция для стабильного наддува;
- высокая эффективность сжигания;
- низкий уровень выбросов и шума;
- предварительная продувка камеры сгорания;
- удобный доступ к компонентам благодаря откидному корпусу;
- простой монтаж, настройка и техническое обслуживание.
Рабочая среда
Горелка рассчитана на природный газ E, LL и сжиженный газ B/P. Для других газов требуется согласование с производителем. Переключение между типами газа осуществляется перенастройкой.
Безопасность
Газовые горелки Weishaupt соответствуют стандартам EN 676, обеспечивая мгновенную блокировку при:
- низком входном давлении газа;
- отсутствии или отключении электропитания;
- срабатывании защитных ограничителей;
- недостатке воздуха для горения;
- потере сигнала пламени.
Газовая арматура (электромагнитные клапаны, регулятор давления, реле давления, фильтр, запорный кран и соединительные элементы) поставляется отдельно.
Основные параметры:
- мощность в диапазоне 60-630 кВт;
- питание 380 В;
- медленное регулирование с временем выбега сервопривода до 42 секунд;
- связанное управление воздушной и газовой заслонками с помощью двух регулировочных винтов;
- коэффициент регулирования 1:20;
- блок автоматики LFL 1.322 для управления процессами;
- ионизационный контроль пламени;
- рабочий температурный диапазон от -15 до +40 °C;
- низкий уровень шума.
Условия эксплуатации
Горелки предназначены для работы в закрытых помещениях при температуре от -15 до +40 °C и влажности ниже 80%. Материалы и степень защиты корпуса обеспечивают надежную работу в таких условиях.
Конструкция
Компактный моноблок включает электродвигатель, приводящий в движение вентилятор с осью, расположенной перпендикулярно воздушному потоку. Головка горения и элементы настройки доступны и хорошо видны. Корпус оснащён откидным шарниром для открытия в обе стороны, что облегчает обслуживание.
Специальная герметичная воздушная заслонка и газовый дроссель расширяют диапазон регулировки.
Преимущества:
- высокая эффективность и экономичность;
- плавное двухступенчатое или модулируемое регулирование;
- работа с природным и сжиженным газом;
- легкая перенастройка на другой тип топлива;
- широкий диапазон регулировки;
- стабильное пламя и мощная вентиляция;
- совместимость с разными типами топок;
- автоматизированное управление;
- высокий уровень безопасности;
- низкие выбросы NOx;
- откидной корпус для удобства обслуживания.
Область применения
Горелки серии G ZMID востребованы в промышленности для сушильных камер, обжиговых и плавильных печей, котлов и других технологических установок.
Артикул: 25131782
Альтернативные артикулы:
We25131782;We2513178-2
Производитель: Weishaupt, Германия
