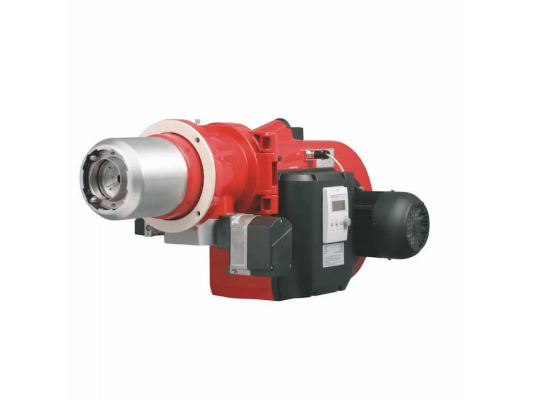

Газовая горелка Weishaupt G 5/1-D, 2, исполнение ZMAD, артикул 15151787, разработана специально для промышленных условий эксплуатации. Она выделяется расширенным диапазоном регулировки мощности по сравнению с обычными моделями Weishaupt. Благодаря системе принудительного наддува подходит для топок с низким и высоким противодавлением.
Особенности горелок серии G с исполнением ZMAD:
- плавно-двухступенчатое или электронномодулируемое управление мощностью;
- коэффициент регулировки 1:10;
- питание от сети переменного тока;
- автоматический плавный переход между ступенями мощности;
- полностью автоматизированная работа;
- вентилятор с наддувом для стабильного горения в любых топках;
- высокая эффективность сжигания топлива;
- специальная конструкция воздушной заслонки с полным перекрытием воздушного канала;
- широкий спектр применения;
- чистое горение с низким уровнем выбросов;
- предварительная продувка камеры сгорания;
- корпус с двусторонним открыванием для удобного доступа к огневой голове;
- простота монтажа, настройки и обслуживания.
Конструкция горелки
Горелка выполнена в компактном моноблоке. Внутри установлен электродвигатель, приводящий в движение вентилятор. Ось двигателя расположена перпендикулярно воздушному потоку. Огневая голова и регулировочные шайбы хорошо видны и доступны. Корпус открывается в обе стороны, облегчая сервисное обслуживание.
Автоматический процесс горения контролируется блоком LFL 1.322, установленным в шкафу управления. Контроль пламени осуществляется ионизационным датчиком.
В исполнении ZMA регулятор давления установлен непосредственно перед горелкой. При подаче газа высокого давления требуется дополнительный регулятор низкого давления.
Безопасность эксплуатации
Горелки Weishaupt G ZMAD соответствуют стандартам EN676 и другим нормативам безопасности. Система блокирует работу при:
- низком давлении газа в подающей магистрали;
- срабатывании защитных ограничителей;
- недостатке воздуха для горения;
- отключении электропитания или падении напряжения;
- отсутствии сигнала пламени при работающей горелке.
Газовая рампа с основными и предохранительными электромагнитными клапанами, регулятором давления, реле давления и фильтром приобретается отдельно. Для проверки герметичности клапанов можно дополнительно установить блок контроля.
Основные характеристики:
- регулировка мощности в диапазоне 200-1000 кВт;
- питание от сети 230 В переменного тока;
- рабочие газы — природный газ Е и LL;
- коэффициент регулировки 1:10;
- запуск горелки с мощности выше минимальной;
- медленное изменение мощности с максимальным временем выбега сервопривода 42 секунды;
- синхронное управление воздушной и газовой заслонками с помощью двух регулировочных винтов;
- низкий уровень шума.
Условия эксплуатации
Горелки устанавливаются в закрытых помещениях с хорошей вентиляцией. Не предназначены для использования на улице. Рабочий температурный диапазон: от -15° до +40 °С.
Преимущества:
- плавное регулирование мощности;
- широкий спектр применения;
- эффективное и экологичное горение;
- стабильное пламя в любых топках;
- совместимость с разными типами котлов;
- автоматический режим работы;
- высокий уровень безопасности;
- низкие выбросы вредных веществ;
- удобный доступ к обслуживаемым узлам.
Область применения
Горелки Weishaupt G ZMAD предназначены для промышленных условий, используются в сушильных, обжиговых и плавильных печах, котлах отопления, теплогенераторах и технологическом оборудовании.
Артикул: 15151787
Альтернативные артикулы:
We15151787;We1515178-7
Производитель: Weishaupt, Германия
На складе:
В наличии
