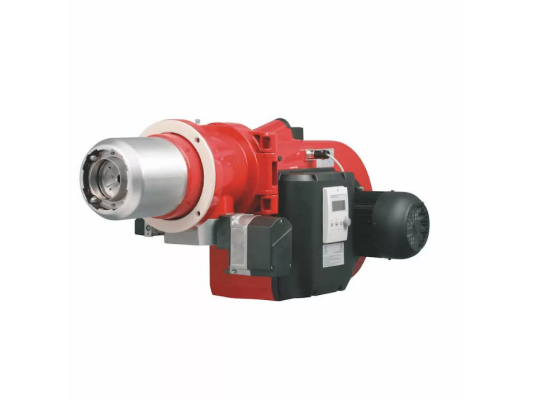

Газовая горелка Weishaupt G 5/1-D, 2, исполнение ZMD, артикул 15151785 отличается экономичностью, экологичностью и простотой в настройке и обслуживании. Она соответствует требованиям безопасности и надежности по стандарту EN 676, а также директивам 90/396/EWG по газовому оборудованию. Благодаря принудительному наддуву создаётся высокое давление, обеспечивающее стабильное и ровное горение пламени в котлах и теплогенераторах с высокой топочной сопротивляемостью.
Среда эксплуатации
Горелка Weishaupt G предназначена для работы с природным газом типов Е и LL, а также сжиженным газом F. Для использования с иными видами газа необходимо согласование с производителем. При смене топлива с метана на пропан или наоборот требуется перенастройка горелки.
Регулировка
Горелка работает в режиме плавного регулирования мощности — двухступенчатого с плавным переходом или электронномодулируемого. С помощью регулировочного диска осуществляется синхронное управление воздушной и газовой заслонками. Максимальное время изменения мощности сервоприводом составляет 20 или 42 секунды.
В двухступенчатом режиме задаются параметры для малого и большого горения в пределах диапазона. Горелка плавно переключается между ступенями без резких скачков подачи газа, исходя из тепловых потребностей. В модуляционном режиме мощность регулируется автоматически в зависимости от запроса тепла.
Пониженная стартовая мощность
При запуске подача газа минимальна, что обеспечивает мягкий розжиг, после чего подача топлива регулируется согласно заданным параметрам.
Технические характеристики и особенности:
- регулируемый диапазон мощности: 200-1000 кВт;
- подключение к сети 230 В переменного тока;
- электронный блок управления для безопасной и эффективной работы;
- синхронное регулирование газа и воздуха с помощью регулировочных шайб;
- контроль пламени ионизационным электродом;
- встроенный коммутационный блок;
- откидной фланец для удобного доступа к огневой голове при осмотре и обслуживании;
- режим предварительной продувки камеры сгорания;
- автоматически закрывающаяся заслонка для сохранения тепла при остановке горелки;
- низкий уровень шума благодаря шумоглушителю Weishaupt типа W-SH.
Электромагнитные клапаны
Газовая арматура соответствует стандарту EN 676 и включает двойной электромагнитный клапан класса А с функциями предохранения и запирания. Дополнительные элементы — газовый фильтр, регулятор давления, блок контроля герметичности — доступны для заказа на сайте. Устройство контроля утечек повышает безопасность эксплуатации и рекомендуется к установке на горелки.
Конструкция и основные компоненты
Горелка выполнена в компактном моноблоке. Корпус защищает оборудование от механических повреждений, температурных воздействий и загрязнений. Для подачи воздуха используется вентилятор с электродвигателем, установленным под углом 90° к воздушному потоку.
Основные элементы горелки:
- электродвигатель с классом изоляции F и защитой IP54 от пыли и влаги;
- оцинкованное колесо вентилятора;
- топочный автомат для установки в отдельном шкафу;
- ионизационный датчик пламени;
- воздухозаборник, воздушная заслонка, реле давления воздуха;
- запальный трансформатор, электрод и кабель розжига;
- сервоприводы для газовой и воздушной заслонок;
- фланец с концевым выключателем;
- смесительное устройство с удобным доступом для обслуживания;
- запорная газовая арматура с двумя электромагнитными клапанами.
В комплекте поставки — уплотнитель фланца и крепёжные элементы.
Преимущества:
- модуляция мощности или плавное двухступенчатое регулирование;
- высокая эффективность и экологичность;
- подходит для всех типов котлов и теплогенераторов;
- стабильное пламя без пульсаций вне зависимости от типа топки;
- плавный переход между ступенями при двухступенчатом режиме;
- широкий диапазон регулировки мощности;
- автоматический блок управления и контроля горения;
- мягкий запуск благодаря сниженной стартовой мощности;
- откидной фланец для удобного доступа к огневой голове;
- защита от теплопотерь при ожидании или остановке горелки.
Условия эксплуатации
Газовые горелки Weishaupt G предназначены для работы при температуре от -15° до +40 °С и влажности до 80%. Устанавливаются в закрытых помещениях.
Область применения
Горелки используются в промышленных отопительных котлах, водогрейных установках, паро- и теплогенераторах, а также в различном технологическом оборудовании. Благодаря высокому давлению воздуха они справляются с большим сопротивлением топки и подходят для современных котлов высокой мощности.
Артикул: 15151785
Альтернативные артикулы:
We15151785;We1515178-5
Производитель: Weishaupt, Германия
