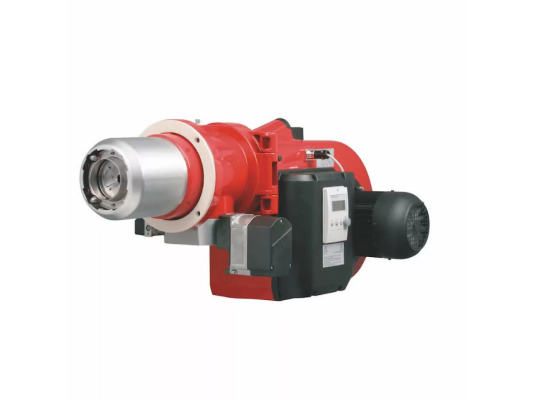

Газовая горелка Weishaupt G 5/2-D, 1, исполнение ZMAD, артикул 15151883 предназначена для сжигания природного газа. Она плавно регулирует мощность в широком диапазоне и подходит для различных промышленных задач. Благодаря высоконапорной вентиляции обеспечивает стабильное, ровное пламя в топках с разным противодавлением. Простая в настройке и обслуживании.
Особенности горелки G исполнения ZMAD:
- плавно-двухступенчатое или электронномодулируемое регулирование мощности;
- коэффициент регулировки 1:10;
- автоматический режим работы;
- встроенный вентилятор для устойчивого пламени в любых топках;
- плавное автоматическое переключение между ступенями;
- высокий КПД, низкие выбросы NOx;
- специальная конструкция воздушной заслонки;
- широкий спектр применения;
- предварительная продувка камеры сгорания;
- возможность выбора направления открытия корпуса для удобства обслуживания.
Конструкция горелки
Все компоненты собраны в едином блоке. В корпусе установлен электродвигатель особой конструкции (разработка Weishaupt), приводящий вентилятор в движение. Ось двигателя перпендикулярна воздушному потоку. Огневая голова и регулировочные винты хорошо видны и доступны. Корпус можно откидывать в обе стороны для удобства обслуживания.
Автоматический процесс горения контролируется топочным автоматом LFL 1.322, установленным в шкафу управления. Контроль пламени осуществляется ионизационным электродом.
В горелках Weishaupt ZMA регулятор давления расположен непосредственно перед горелкой. При подаче газа высокого давления требуется дополнительный регулятор низкого давления.
Безопасность
Горелки соответствуют стандартам EN 676 и мгновенно блокируют работу при:
- низком давлении газа в подающей магистрали;
- срабатывании защитных ограничителей;
- недостатке воздуха для горения;
- отключении электропитания или низком напряжении;
- потере сигнала пламени во время работы.
Используются двойные электромагнитные клапаны DMV. Для горелок мощностью от 1200 кВт рекомендуется установка устройства контроля герметичности клапанов. Элементы газовой арматуры доступны в каталоге.
Основные параметры:
- двухступенчатое регулирование с плавным переключением;
- электронная модуляция при дооснащении регулятором;
- мощность 225-1250 кВт;
- питание от сети 230 В переменного тока;
- рабочие газы — природный газ Е и LL;
- коэффициент регулировки 1:10;
- запуск на мощности выше минимальной;
- регулирование воздуха на стороне всасывания;
- максимальное время выбега сервопривода 42 секунды;
- синхронное управление воздушной и газовой заслонками с двумя регулировочными винтами;
- низкий уровень шума.
Установка и эксплуатация
Горелки предназначены для монтажа в закрытых помещениях с хорошей вентиляцией. Не подходят для использования на улице. Температурный диапазон эксплуатации: от -15° до +40 °С, влажность менее 80%.
Преимущества:
- плавное регулирование мощности;
- стабильная работа вентилятора;
- эффективное и экологичное горение;
- широкий диапазон регулировки;
- совместимость с различными камерами сгорания;
- автоматический режим работы;
- удобный доступ к огневой голове и обслуживаемым узлам;
- широкая область применения;
- высокий уровень безопасности.
Область применения
Горелки Weishaupt G ZMAD предназначены для промышленного использования, включая сушильные, обжиговые и плавильные печи, котлы отопления, теплогенераторы и технологические установки.
Артикул: 15151883
Альтернативные артикулы:
We15151883;We1515188-3
Производитель: Weishaupt, Германия
