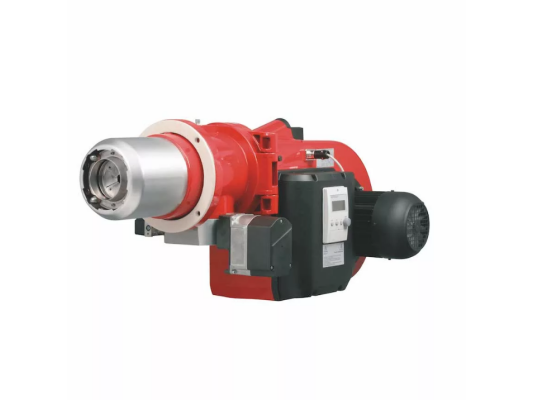

Газовая горелка Weishaupt G 5/2-D, 2, исполнение ZD, артикул 15151593 характеризуется низким уровнем выбросов оксидов азота при сжигании газа. Обладает высокой эффективностью, широким диапазоном мощности и универсальностью применения. Работает в полностью автоматическом режиме и соответствует требованиям по надежности и безопасности эксплуатации.
Режим работы
Мощность регулируется плавно с двухступенчатым режимом. Горелка оснащена сервоприводом с временем выбега 8 секунд для оперативного управления. Настройка открытия воздушной заслонки и газового дросселя выполняется с помощью диска регулировки. Синхронное движение исполнительных механизмов исключает резкие перепады давления в камере сгорания и газовой линии при запуске и переключении горелки.
Параметры первой и второй ступени задаются перед запуском. Система автоматически переключается между малым и большим горением в зависимости от тепловой потребности, обеспечивая плавный переход без резких изменений расхода топлива.
Область применения
Горелка предназначена для работы с природным газом типов Е и LL, а также сжиженным газом F. Используется в отопительных системах, паровых и водогрейных котлах, теплогенераторах и технологическом оборудовании. Переход между видами газа осуществляется путем перенастройки горелки.
Благодаря мощной вентиляции горелка способна преодолевать повышенное сопротивление в камере сгорания, что делает её предпочтительной для современных мощных котлов.
Контроль пламени
Отдельно устанавливаемый топочный автомат управляет розжигом, горением и отключением, обеспечивая безопасную работу системы сжигания. К нему подключается ионизационный датчик для контроля наличия пламени.
Газовая арматура
Для безопасной эксплуатации применяется надежная газовая арматура. Горелка оснащена двойным электромагнитным клапаном класса А с предохранительной и запорной функциями. Блок контроля герметичности повышает безопасность, проверяя наличие утечек и передавая данные на автоматику для своевременного отключения подачи газа.
Дополнительные характеристики и особенности:
- плавно-двухступенчатое регулирование мощности в диапазоне 225-1250 кВт;
- питание от сети переменного тока 230 В;
- связанное регулирование подачи газа и воздуха;
- автоматизация управления и контроля;
- пониженная пусковая мощность для мягкого розжига;
- защитное отключение при низкой нагрузке;
- встроенный коммутационный блок;
- удобный доступ к узлу настройки и обслуживанию блока смешивания;
- быстрое закрытие воздушной заслонки при остановке для предотвращения теплопотерь;
- режим предварительной продувки камеры сгорания;
- низкий уровень шума при работе.
Конструкция
Горелка представляет собой компактный моноблок с вентиляторным двигателем, расположенным под углом 90° к воздушному потоку.
В состав входят:
- двигатель с классом изоляции F и защитой IP54;
- воздухозаборник и воздушная заслонка;
- вентилятор с оцинкованным колесом;
- реле давления воздуха;
- устройство зажигания W-ZG02/2 с электродом и кабелем;
- топочный автомат LFL 1.322;
- сервоприводы для регулировки подачи газа и воздуха;
- ионизационный электрод;
- откидной фланец с концевым выключателем;
- двойной электромагнитный клапан;
- пламенная голова;
- уплотнение фланца и крепеж.
Обеспечен удобный доступ к компонентам для упрощения сервисного обслуживания.
Горелка прошла испытания и соответствует стандарту EN 676 и директиве 90/396/EWG.
Основные преимущества:
- экологичное и эффективное сжигание газа;
- плавный переход между ступенями мощности;
- широкий диапазон регулировки тепловой мощности;
- ровное горение без пульсаций и скачков расхода газа;
- автоматизация и безопасность эксплуатации;
- откидной шарнир и удобный доступ к огневой голове для обслуживания;
- защита от теплопотерь при остановке горелки.
Условия монтажа
Газовые горелки Weishaupt G предназначены для установки в закрытых помещениях с температурой от -15° до +40 °С и влажностью до 80%.
Артикул: 15151593
Альтернативные артикулы:
We15151593;We1515159-3
Производитель: Weishaupt, Германия
