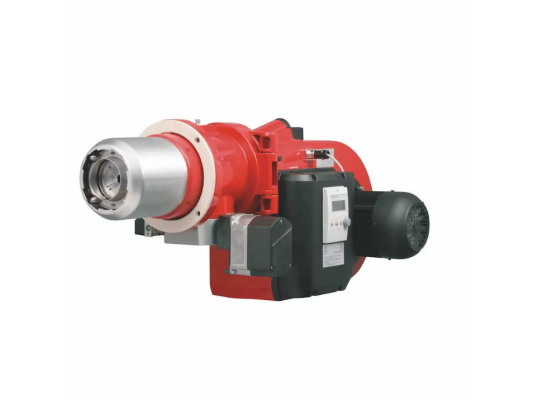

Газовая горелка Weishaupt G 7/1-D, 1, исполнение ZMAD, артикул 15171784 предназначена для оснащения промышленных котлов, печей и теплогенераторов. Она работает в плавно-двухступенчатом или электронномодулируемом режиме (при наличии регулятора мощности) с широким коэффициентом регулирования 1:10. Переключение между ступенями происходит плавно, без резких изменений расхода топлива. Горелка подходит для различных типов топок, обеспечивая стабильное пламя, высокую теплоотдачу и низкий уровень выбросов вредных веществ.
Особенности исполнения ZMAD:
- коэффициент регулирования 1:10;
- плавно-двухступенчатое или электронномодулируемое управление мощностью;
- плавный переход между ступенями;
- полная автоматизация функций;
- встроенный вентилятор для стабильного горения в любых топках;
- высокий КПД и низкие выбросы NOx;
- специальная конструкция воздушной заслонки и газового дросселя;
- широкий спектр применения;
- удобный доступ к рабочему узлу благодаря откидному фланцу.
Конструкция и основные узлы
Все компоненты горелки собраны в едином блоке. Электродвигатель приводит в движение вентиляторное колесо, ось которого расположена под прямым углом к воздушному потоку. Огневая голова и регулировочные винты хорошо видны и доступны. Корпус можно открывать влево или вправо, что облегчает обслуживание.
Топочный автомат LFL 1.322, встроенный в шкаф управления, обеспечивает автоматизацию работы горелки. К нему подключён датчик ионизации для контроля пламени.
В исполнении ZMA регулятор давления установлен перед горелкой. При подаче газа высокого давления необходимо дополнительно установить регулятор низкого давления.
Специальная воздушная заслонка герметично перекрывает подачу воздуха в закрытом положении, что вместе с особенностями газового дросселя расширяет диапазон регулирования.
Безопасность эксплуатации
Горелки Weishaupt серии G исполнение ZMAD соответствуют европейскому стандарту EN 676. Они переходят в блокировочный режим при:
- низком давлении газа в подающей магистрали;
- недостаточном объёме воздуха для горения;
- отключении или недостаточном электропитании;
- срабатывании защитных ограничителей;
- потере сигнала пламени во время работы.
В горелках установлены двойные электромагнитные клапаны DMV. Для горелок мощностью свыше 1200 кВт требуется установка блока контроля герметичности клапанов. Газовая рампа подбирается отдельно с учётом характеристик газовой системы.
Основные параметры:
- рабочее топливо – природный газ Е, LL;
- плавно-двухступенчатое регулирование мощности (малое/большое горение);
- электронная модуляция при наличии регулятора;
- коэффициент регулирования 1:10;
- мощностной диапазон 300-1750 кВт;
- медленное регулирование с максимальным временем выбега сервопривода 42 секунды;
- питание от сети переменного тока 230 В;
- запуск горелки на мощности выше малой нагрузки;
- связанное управление газом и воздухом с двумя регулировочными винтами;
- функция предварительной продувки камеры сгорания;
- регулировка воздуха со стороны всасывания;
- низкий уровень шума.
Область применения
Горелки Weishaupt G ZMAD применяются в сушильных и обжиговых печах, плавильных установках, теплогенераторах и технологическом оборудовании.
Преимущества:
- плавное регулирование мощности;
- стабильное горение;
- электронная модуляция при дооснащении;
- автоматический режим работы;
- широкий диапазон регулировки;
- совместимость с разными типами топок;
- удобный доступ к огневой голове для обслуживания;
- широкая сфера применения.
Условия эксплуатации и размещение
Горелки и газовая рампа Weishaupt предназначены для работы в закрытых помещениях с температурой от -15° до +40 °С и влажностью до 80%.
Артикул: 15171784
Альтернативные артикулы:
We15171784;We1517178-4
Производитель: Weishaupt, Германия
На складе:
В наличии
