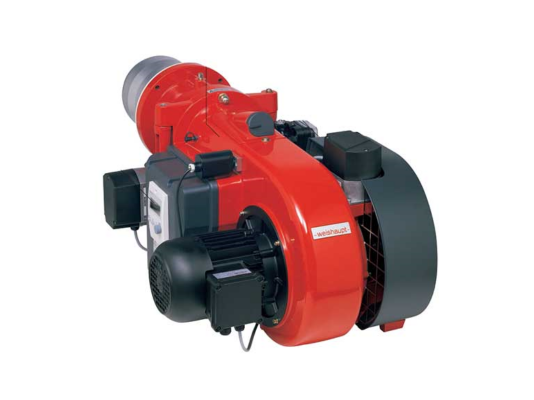

Газовая горелка Weishaupt WM-G 10/3-A, 2, исполнение ZM в комплекте, артикул 21711713, выделяется среди аналогов сопоставимой мощности компактными размерами, пониженным уровнем шума и стабильным горением пламени в любых типах топок. Управляется цифровым менеджером горения, что обеспечивает точное выполнение последовательности операций, безопасную и эффективную работу. Благодаря электронному регулятору мощность плавно изменяется в соответствии с тепловыми потребностями. Подходит для систем с любым типом камеры сгорания.
Типы топлива
Горелка Weishaupt WM-G предназначена для сжигания природного газа E/LL и сжиженного газа B/P.
Особенности серии WM-G:
- компактный дизайн по сравнению с моделями аналогичной мощности предыдущей серии Monarch;
- стабильное давление воздуха после вентилятора и повышенная мощность благодаря продуманной системе подачи воздуха и управлению воздушной заслонкой;
- высокая точность регулирования с помощью электронного регулятора и цифрового менеджера горения;
- низкий уровень шума благодаря линейной характеристике в нижнем диапазоне мощности и звукоизоляции;
- оптимальное соотношение газа и воздуха при формировании смеси за счёт электронного связанного регулирования;
- повышенная защита корпуса от пыли и влаги, класс IP54.
Низкие выбросы NOx
Горелка обеспечивает сжигание газа с низким уровнем выбросов окисей азота, соответствуя II классу экологичности по стандарту EN 676.
Конструкция и комплектация
- Горелка выполнена в эргономичном корпусе компактных размеров. Вентилятор установлен внутри и приводится в движение электродвигателем WM-D 90/90-2/1K5 мощностью 1,5 кВт. Специальная конструкция и новая схема управления воздушной заслонкой обеспечивают устойчивое пламя и повышенную мощность наддува.
- Основным управляющим элементом является цифровой менеджер горения W-FM 50, контролирующий все процессы и обеспечивающий взаимодействие компонентов. Автоматика быстро реагирует на неисправности и блокирует работу горелки.
- В комплект входят запальный трансформатор с электродом и кабелем розжига, сервоприводы воздушной заслонки и газового дросселя, смесительное устройство, датчик ионизации, реле давления воздуха. Для снижения шума предусмотрена звукоизоляция.
- Настройка осуществляется через блок управления и индикации, связанный с автоматикой по информационной шине. Интерфейс позволяет подключение к системам управления высшего уровня, обмен данными возможен через шину или дистанционные каналы.
- Горелка оснащена двойным электромагнитным клапаном класса А и устройством контроля герметичности клапанов, проверка которых проводится после штатного выключения и перед запуском после аварийной остановки.
- Реле давления газа контролирует минимальное давление в подающей магистрали, отключая горелку при его снижении для предотвращения затухания пламени.
- Силовой контактор встроен в двигатель для прямого запуска.
- Поворотный фланец облегчает доступ к обслуживаемым узлам, позволяя открывать корпус в обе стороны. Концевой контакт предотвращает запуск при открытом корпусе.
- Использование шумоглушителей Weishaupt снижает уровень шума до 25 дБ.
Основные характеристики и особенности:
- питание от сети 230 В/50 Гц;
- плавный запуск и модуляция мощности с учётом теплового запроса;
- регулировка мощности от 125 до 900 кВт;
- соединение Rp 2";
- поддержка повторно-кратковременного и непрерывного режимов работы;
- максимальный уровень шума не превышает 83 дБ;
- работа в топках с низким и высоким сопротивлением;
- обязательный перезапуск для диагностики;
- комплектация головкой сгорания;
- плавный розжиг и оптимальное соотношение газа и воздуха.
Горелка сертифицирована по стандартам EN 676 и российскому ГОСТу.
Место установки
Горелки серии WM-G устанавливаются в закрытых чистых помещениях с температурой от -15 до +40 °С и влажностью до 80%. Воздух для горения должен быть свободен от строительной пыли и агрессивных веществ. При невозможности подачи чистого воздуха возможна установка специального кожуха для подключения внешней системы забора воздуха.
Преимущества:
- широкий диапазон электронного модулирования мощности;
- новая система подачи воздуха и эффективный наддув;
- компактный и эргономичный дизайн;
- функция контроля герметичности клапанов;
- цифровое управление с высокой точностью;
- экономичный расход газа и электроэнергии;
- низкие выбросы оксидов азота;
- низкий уровень шума;
- поворотный фланец для открытия корпуса в обе стороны;
- защита от потерь тепла во время ожидания горелки.
Область применения
Благодаря широкому диапазону регулировки, компактным размерам и высокой мощности наддува, горелка подходит для различных топочных устройств, включая водогрейные, паровые и отопительные котлы, воздухонагреватели и другое промышленное оборудование, соответствующее нормам EN 303.
Артикул: 21711713
Альтернативные артикулы:
We21711713;We2171171-3
Производитель: Weishaupt, Германия
На складе:
В наличии
