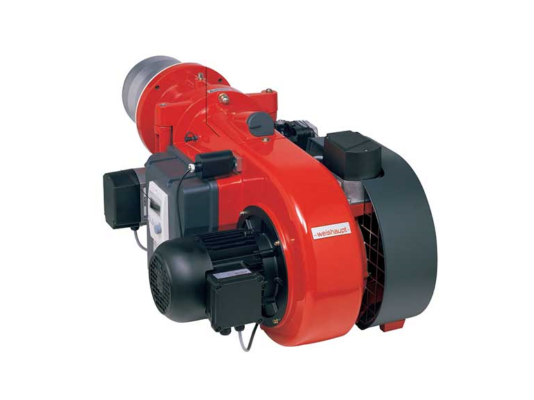

Газовая горелка Weishaupt WM-G 10/3-A, 3/4, исполнение ZM в комплекте, артикул 21711710, регулирует мощность в зависимости от тепловых потребностей благодаря встроенному электронному регулятору. Модель продолжает серию Monarch с улучшениями в уменьшении размеров корпуса, обновленной системой забора воздуха и управлением воздушной заслонкой. Работает в повторно-кратковременном и постоянном режимах. Продукт прошёл испытания и сертифицирован по европейскому стандарту EN 676 и российскому ГОСТу.
Тип топлива
Горелка Weishaupt WM-G предназначена для сжигания природного газа E/LL и сжиженного газа B/P.
Особенности серии WM-G:
- эффективная и безопасная работа под контролем цифрового менеджера горения, установленного во всех моделях серии WM;
- стабильное давление после вентилятора и повышенная мощность;
- компактные размеры по сравнению с горелками аналогичной мощности предыдущего поколения Monarch;
- низкий уровень шума благодаря возможности установки шумоглушителя;
- минимальные вредные выбросы в атмосферу;
- оптимальное соотношение компонентов газовоздушной смеси благодаря электронному связанному регулированию и цифровому управлению;
- комплектация смесительным устройством, настроенным под мощность;
- повышенная защита от пыли и влаги, класс IP54.
Конструкция и комплектация
- Горелка выполнена в компактном моноблоке с интегрированным вентилятором, приводимым в движение электродвигателем WM-D 90/90-2/1K5 мощностью 1,5 кВт.
- Управление обеспечивает цифровой менеджер горения W-FM 50, который контролирует работоспособность системы и компонентов, давление газа и воздуха, сигнал пламени, герметичность клапанов, передаёт данные на вышестоящую систему и блокирует горелку при неисправностях.
- Воздушная заслонка открывается сервоприводом по команде автоматики и автоматически закрывается при остановке горелки, предотвращая охлаждение системы.
- Параметры работы задаются на блоке управления и индикации, связанного с менеджером горения. Встроенный интерфейс позволяет подключать горелку к системам верхнего уровня, возможна дистанционная передача данных.
- Горелка оснащена двойным электромагнитным клапаном класса А и устройством контроля герметичности клапанов, проверка которых проводится после штатного отключения и перед запуском после аварийной остановки.
- Реле давления газа следит за минимальным допустимым давлением в подающей магистрали, отключая горелку при его снижении для предотвращения затухания пламени.
- Силовой контактор встроен в двигатель для прямого запуска.
- Воздушная заслонка регулирует подачу воздуха, приводится в действие серводвигателем STE 50 и автоматически закрывается при бездействии горелки.
- Корпус горелки оснащён поворотным фланцем, позволяющим открывать его влево или вправо для удобства обслуживания. Концевой контакт предотвращает запуск при открытом корпусе.
Условия эксплуатации
Горелки Weishaupt WM-G предназначены для установки в закрытых, чистых помещениях с температурой воздуха от -15 до +40 °C, влажностью не выше 80% и хорошей вентиляцией.
В производственных условиях, где воздух может быть запылён или содержать агрессивные примеси, компания предлагает специальный кожух для подключения внешней системы забора воздуха.
Основные характеристики и преимущества:
- модуляция мощности в диапазоне от 125 до 900 кВт;
- питание от сети 230 В/50 Гц (электродвигатель 380 В/50 Гц);
- соединение Rp 3/4";
- уровень шума не превышает 83 дБ на расстоянии 1 метр;
- совместимость с любыми типами топок;
- управляемый перезапуск для самодиагностики;
- комплектация головкой сгорания;
- электронный розжиг и контроль пламени методом ионизации;
- II класс по выбросам NOx согласно EN 676;
- плавный розжиг и стабильное давление после вентилятора;
- электронное связанное регулирование для оптимального соотношения газа и воздуха.
Область применения
Горелка Weishaupt WM-G предназначена для промышленных газовых систем сжигания, устанавливается в водогрейные и паровые котлы, отопительные системы, воздухонагреватели и другое оборудование, соответствующее стандарту EN 303.
Артикул: 21711710
Альтернативные артикулы:
We21711710;We2171171-0
Производитель: Weishaupt, Германия
На складе:
В наличии
