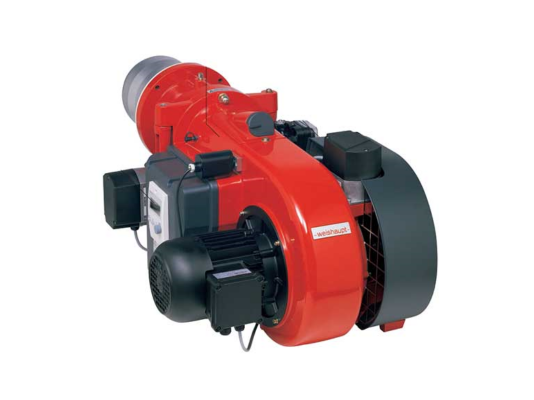

Газовая горелка Weishaupt WM-G 10/3-A, DN 80, исполнение ZM, артикул 21711030-10001007 оснащена встроенным электронным регулятором, который обеспечивает плавное изменение мощности в зависимости от тепловых потребностей. Модель основана на серии Monarch с рядом улучшений: уменьшены габариты и уровень шума, увеличена мощность наддува. Автоматизация гарантирует эффективное и безопасное горение, а также удобство настройки.
Тип топлива
Горелка Weishaupt WM-G прошла заводские испытания и предназначена для сжигания природного газа E/LL и сжиженного газа B/P.
Особенности серии WM-G:
- увеличенная мощность вентилятора благодаря оптимизированной системе подачи воздуха;
- уменьшенные размеры по сравнению с аналогами предыдущего поколения Monarch;
- надежная работа под управлением цифрового менеджера горения, установленного на всех моделях серии WM;
- сниженный уровень шума за счет использования шумоглушителя;
- электронное связанное регулирование оптимального соотношения газа и воздуха;
- повышенная защита электрооборудования класса IP54 от пыли и влаги.
Низкий уровень выбросов NOx
Горелка выделяет минимальное количество оксидов азота, соответствует II классу по EN 676.
Конструкция и комплектность
- Компактный моноблок с вентилятором, приводимым в движение электродвигателем WM-D 90/90-2/1K5 мощностью 1,5 кВт. Повышенная мощность наддува достигнута за счет новой конструкции и схемы управления воздушной заслонкой.
- Цифровой менеджер горения W-FM 50 контролирует давление газа и воздуха, наличие пламени, герметичность клапанов, состояние компонентов и системы, блокируя горелку при неисправностях.
- В комплект входят сервоприводы для воздушной заслонки и газового дросселя, смесительное устройство, электрод ионизации, реле давления воздуха, узел розжига и звукоизоляция.
- Блок управления и индикации связан с менеджером горения по информационной шине для настройки и мониторинга работы.
- Интерфейс позволяет интегрировать горелку в системы управления высшего уровня с возможностью дистанционного обмена данными.
- В комплекте двойной электромагнитный клапан с контролем герметичности, проверяющий клапаны после штатного отключения и перед запуском после аварийной остановки.
- При отсутствии частотного регулятора управление осуществляется через внутренний силовой контактор или схему звезда/треугольник; с регулятором — через частотный преобразователь.
- Воздушная заслонка регулируется серводвигателем STE 50 и автоматически закрывается при остановке горелки.
- Корпус с поворотным фланцем легко открывается в обе стороны для доступа к основным узлам. Концевой контакт предотвращает запуск при открытом корпусе.
Условия установки
Горелки Weishaupt WM-G предназначены для монтажа в закрытых помещениях с температурой от -15 до +40 °С и влажностью до 80%. Для надежной работы требуется чистый воздух без агрессивных примесей. По запросу возможна установка системы забора воздуха снаружи.
Основные характеристики:
- электронное регулирование мощности с учетом теплового запроса;
- модуляция мощности от 125 до 900 кВт;
- питание 230 В/50 Гц (электродвигатель 380 В/50 Гц);
- соединение DN 80;
- работа в прерывистом и непрерывном режимах;
- уровень шума не более 83 дБ (на расстоянии 1 м);
- возможность установки в камеры с низким и высоким противодавлением;
- управляемый перезапуск для самодиагностики;
- в комплекте головка сгорания;
- электронный розжиг и ионизационный контроль пламени;
- II класс по выбросам NOx согласно EN 676;
- плавное зажигание;
- электронное связанное регулирование газа и воздуха.
Область применения
Горелка подходит для оснащения водогрейных установок, паровых котлов, отопительных систем, воздухонагревателей и другого промышленного оборудования, соответствующего нормам EN 303.
Преимущества:
- широкий диапазон электронной модуляции мощности;
- автоматизация процессов с управлением микропроцессором;
- эффективный наддув и стабильное пламя в любых камерах сгорания;
- повышенная мощность вентилятора;
- компактный и эргономичный дизайн;
- контроль герметичности клапанов;
- высокоточное управление;
- экономия газа и электроэнергии;
- удобный доступ к узлам благодаря поворотному фланцу;
- защита от теплопотерь при остановке горелки.
Горелка прошла испытания и сертифицирована по стандартам EN 676 и ГОСТ.
Артикул: 21711030-10001007
Альтернативные артикулы:
We21711030-10001007;We21711030-1000100-7
Производитель: Weishaupt, Германия
На складе:
В наличии
