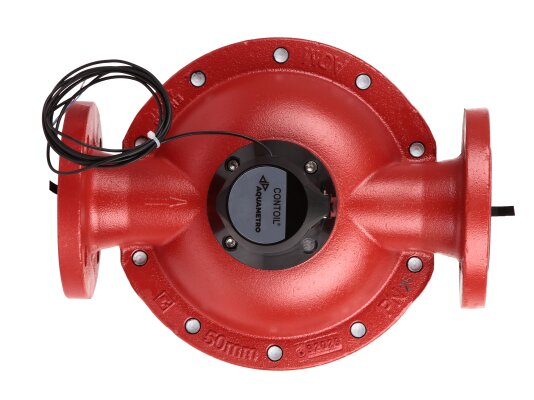

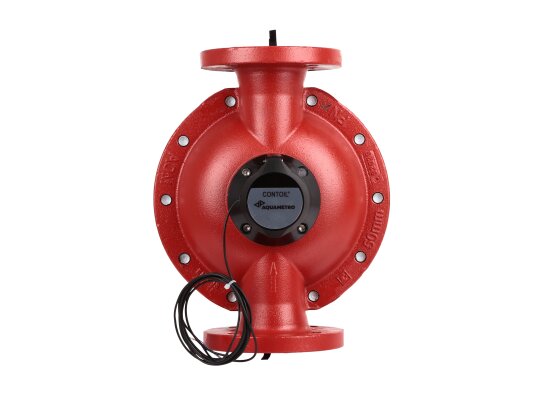

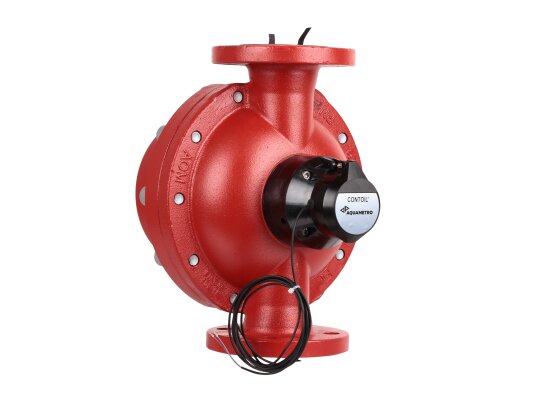

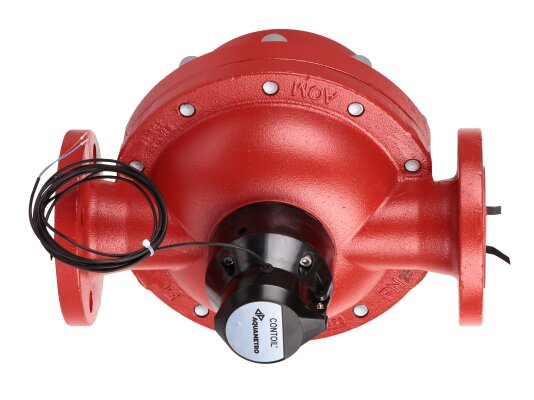

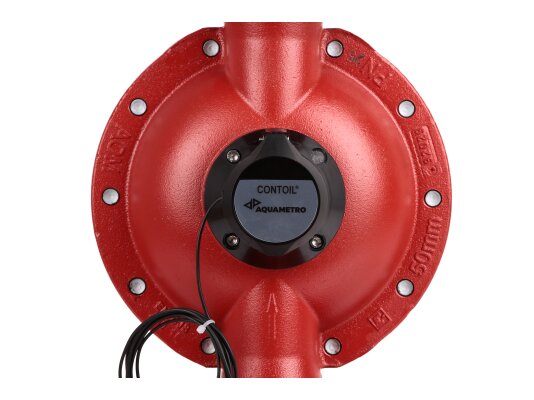

Расходомер-счетчик Aquametro VZOA 50 FL 130/25-RV 10, артикул 92313, предназначен для установки на крупные жидкотопливные системы с давлением топлива до 25 бар. Он измеряет суммарный расход жидкого топлива с точностью до 0,5% при минимальной скорости потока от 750 л/ч. В своей серии выделяется максимальным проходным диаметром — 2 дюйма. Прибор надежно функционирует в условиях высоких температур, вибраций и тряски. Оснащен импульсным выходом для удаленного мониторинга показаний.
Особенности серии VZOA
CONTOIL® — механический расходомер, основанный на объемном методе измерения. Он фиксирует вращение кольцевого поршня, проходящего через измерительную камеру при движении топлива.
Счетчик VZOA подходит для прямого и дифференциального учета, может работать в паре для уменьшения колебаний результатов. Используется в специальных задачах: на испытательных стендах, для расчетных операций, требующих определенных разрешений или калибровки. Имеет сертификаты РТВ и ЕС.
При дифференциальном методе подсчитывается объем жидкости, протекающей в обе стороны, и определяется разница, принимаемая за расход. При совместной калибровке пары счетчиков VZOA и настройке под конкретные условия достигается максимальная точность.

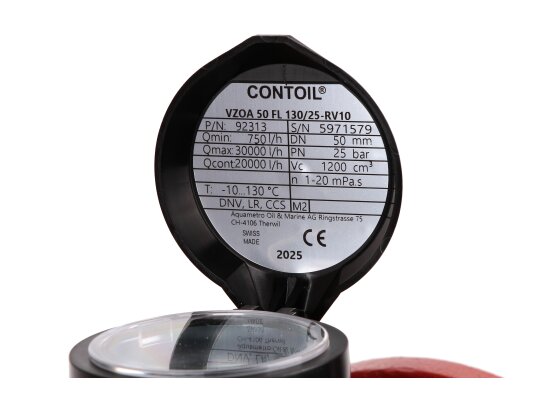

Технические характеристики:
- механический расходомер с суммирующим счетчиком;
- скорость потока: от 750 до 30000 л/ч;

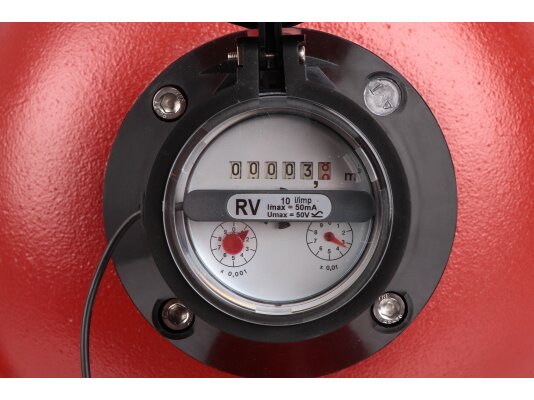

- импульсный выход RV 10;
- погрешность измерения: ± 0,5%;
- максимальное давление топлива: 25 бар;
- рабочие среды: дизельное, легкое, среднее и тяжелое топливо;
- диаметр входного и выходного отверстия: 2 дюйма;
- возможность монтажа в любом положении (горизонтально — для калиброванных моделей);
- максимальная температура топлива: +130 °C;
- температурный диапазон окружающей среды: от -25 до +80 °C;
- гарантия производителя — 1 год.

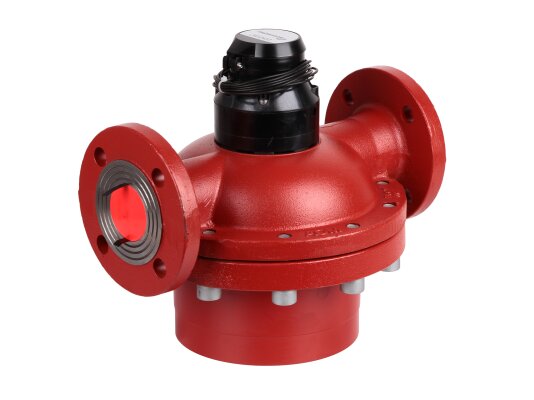

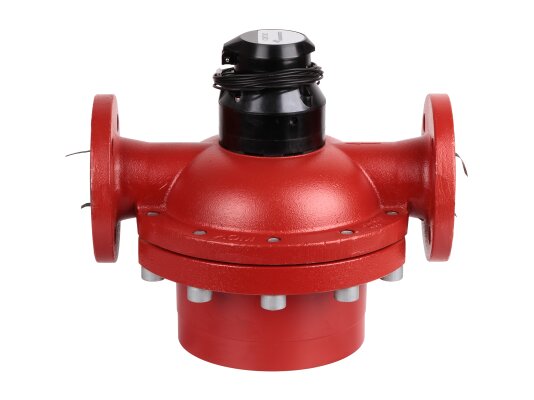

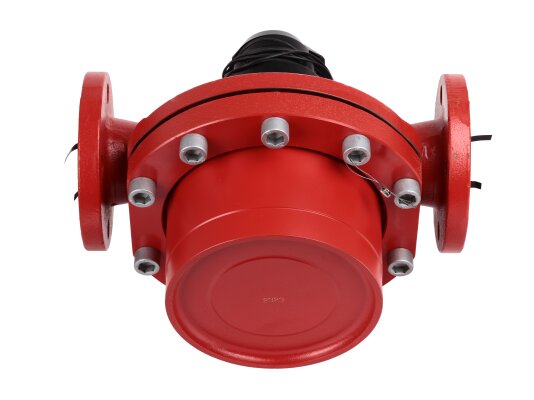

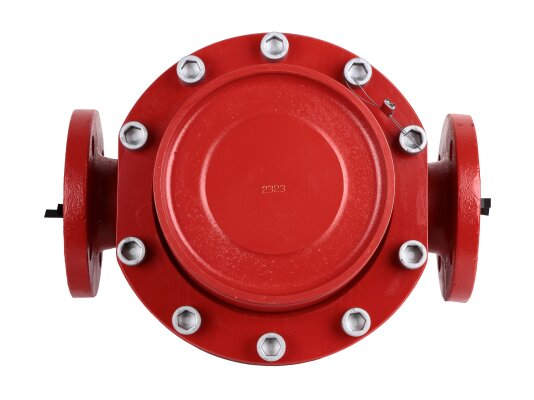

Конструкция Aquametro VZOA
CONTOIL® разработан для промышленной эксплуатации с учетом вибраций и высоких температур. Корпус и измерительная камера выполнены из латуни, кольцевой поршень — из анодированного алюминия, уплотнения — из фтор-эластомера, дополнительные элементы — из пластика.
Измерительная камера полностью отделена от цифрового индикатора и импульсного датчика. С топливом контактируют кольцевой поршень, направляющий ролик и электромагнитная муфта, передающая данные учета.
На входе установлен сетчатый фильтр, задерживающий крупные частицы. Для сохранения точности рекомендуется установка основного топливного фильтра перед расходомером.
Монтаж
Расходомеры VZOA можно устанавливать до или после насоса. Калиброванные модели монтируются только горизонтально. Прибор допускает монтаж рядом с коленами, Т-образными соединениями и арматурой без требования прямолинейности трубопровода.
Преимущества:
- низкая погрешность — ± 0,5%;
- точность измерений не зависит от вязкости и температуры топлива;
- удаленное считывание данных;
- надежная работа при турбулентном потоке;
- широкий спектр применения;
- монтаж без требования прямых участков трубопровода;
- простота настройки и обслуживания.
Область применения
Расходомеры Aquametro VZOA устанавливаются в топливных системах крупной техники, локомотивов, промышленных горелок, а также в измерительных установках с метрологическими допусками и калибровкой (опция), в приборах с морскими сертификатами (опция).
Артикул: 92313
Производитель: Aquametro, Швейцария
На складе:
В наличии
